HS2W-L35T2 雙盤同步圓周銲台

  回上一頁

 目錄下載               說明書

1.負載最大重量:300Kgs

2.盤面轉數:0.6-6.0RPM(旋轉一圈:10-100秒)

3.盤面直徑:360mm

4.盤面軸心孔徑:30mm

5.尾座加壓行程:200mm

6.本機圓周同心度公差+/-0.3mm

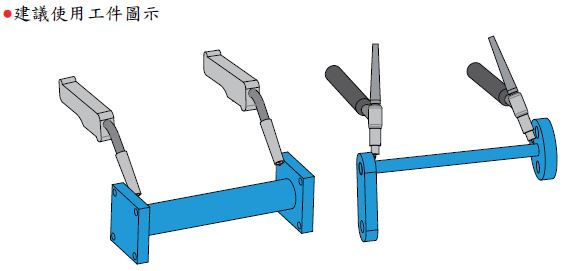

7.本機適合兩側工件精確定位焊接,可依據機械精度直接焊接不須另外預銲工件

8.本機使用傳動滾珠花鍵軸同步驅動左右兩側盤面旋轉及定位

9.可連接兩組銲機啟動開關,與轉盤同步銲接

10.可調整搭接時間(0-99.9秒)

11.可調整起弧和收尾時間(0-99.9秒)

12.可操作銲槍氣壓驅動定位

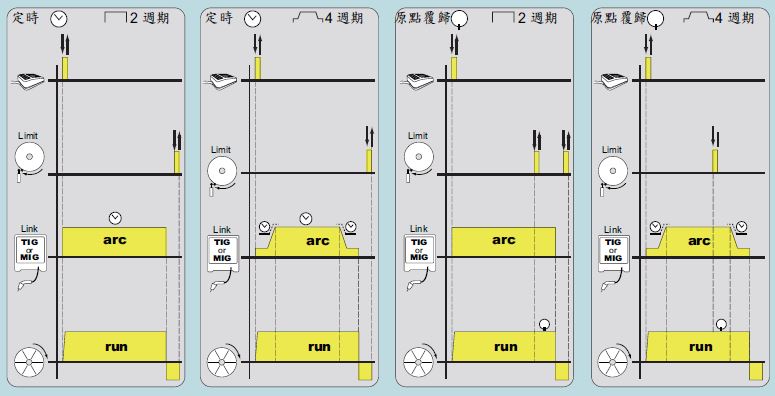

13.本機配合銲機啟動模式2T/4T

14.盤面垂直時,可承受W(kgs)*L/2(cm)= 140(kgs.cm)

15.控制功能

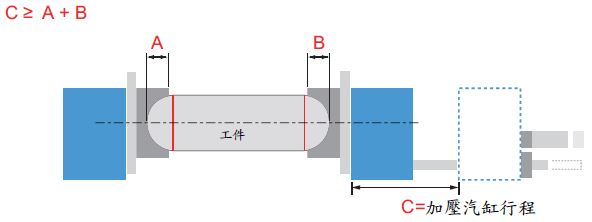

16.注意事項:治具製作需配合尾座加壓汽缸行程,以利工件上下料
